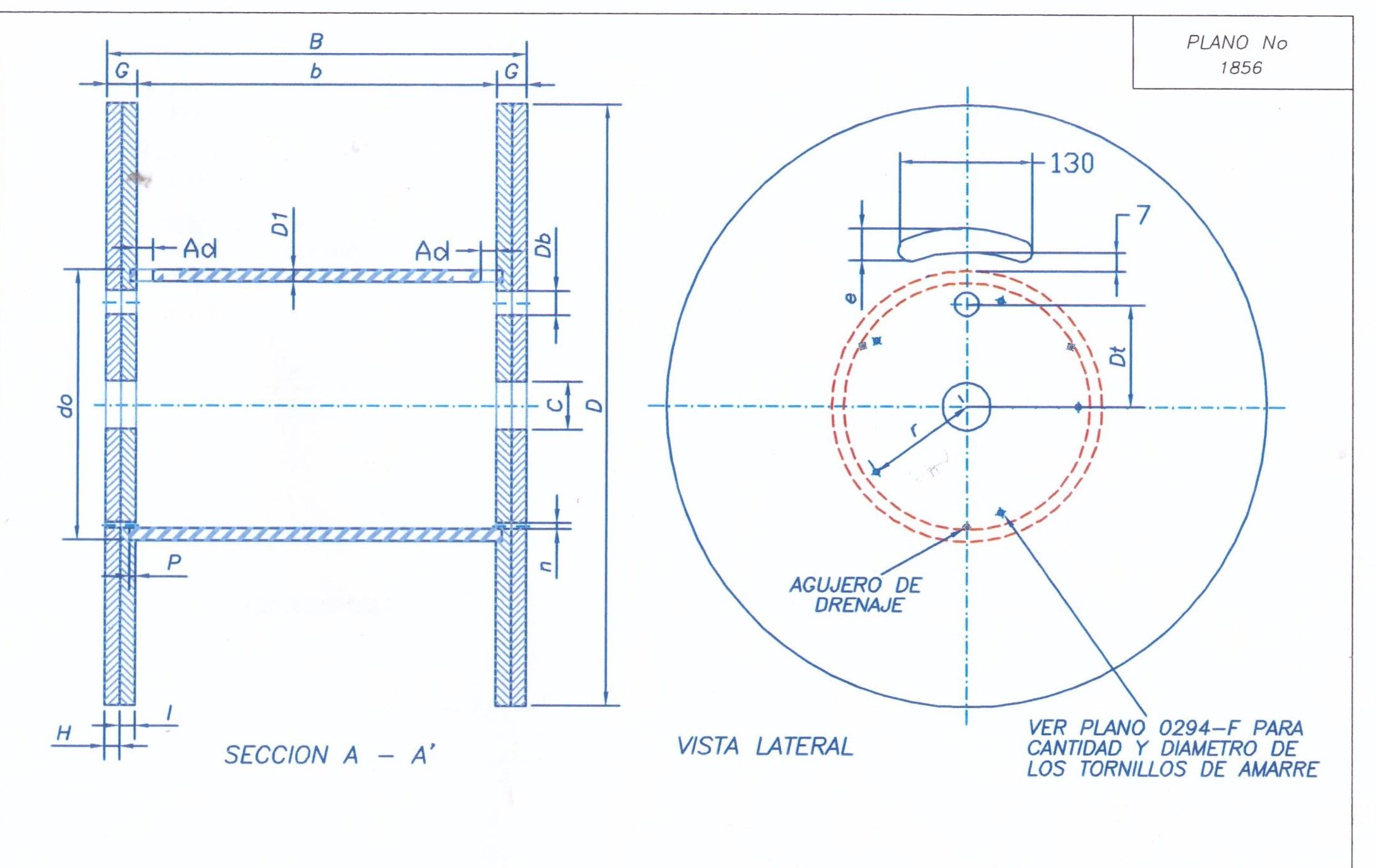

NOMBRE
|
SIMBOLO
|
|
| Tapas |
D |
|
| Tambor |
do |
|
| Dist. entre tapas externas |
B |
|
| Dist. entre tapas internas |
b |
|
| Espesor de tapa ext. + int. |
G |
|
| Espesor de tapa externa (PREFERIDO) |
H |
|
| Espesor de tapa interna (PREFERIDO) |
I |
|
| Agujero central |
C |
|
| Dist. entre C y Db |
Dt |
|
| Encaje tambor - tapa interna |
P |
|
| Agujero de arrastre |
Db |
|
| Espesor tabla de tambor |
D1 |
|
| Agujero de drenaje |
n |
|
| Dist. centro carrete al tornillo de amarre |
r |
|
